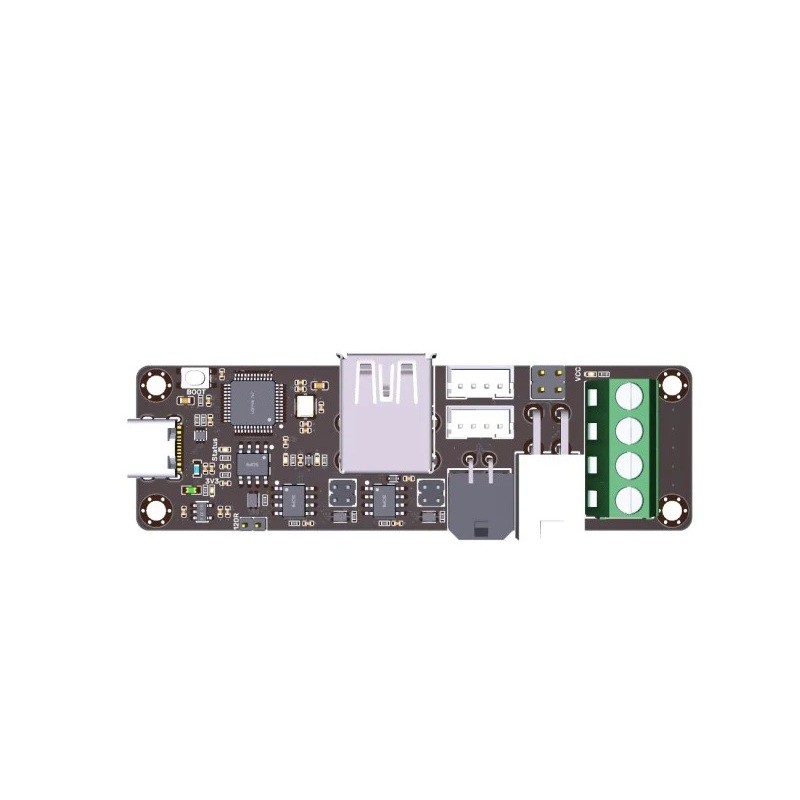

Adattatore U2C V2.1 con tre uscite CAN per conversione da USB a bus CAN
L'adattatore U2C V2.1 funge da convertitore tra la porta USB e il bus industriale CAN, semplificando notevolmente il cablaggio delle moderne stampanti 3D con firmware Klipper. Il bus CAN (Controller Area Network) è un sistema di comunicazione utilizzato nell'industria che consente un lungo trasferimento dati, alta resistenza alle interferenze, bassa latenza e collegamento di più dispositivi su un'unica linea. U2C V2.1 è in grado di estendere questa funzionalità a comuni stampanti domestiche, consentendo così un funzionamento più stabile, un controllo più preciso e un cablaggio più pulito.
Questa versione è dotata di tre uscite CAN separate, che facilitano il collegamento parallelo di più moduli, come le schede EBB36 CAN o EBB42 CAN, o altri componenti di espansione. L'adattatore include una protezione contro le scariche elettrostatiche (ESD), evitando danni alla porta USB e ai dispositivi collegati. Il trattamento superficiale ENIG garantisce una lunga durata, alta conduttività e affidabile resistenza all'ossidazione.
U2C V2.1 opera in un intervallo di tensione di 12–24 V e i suoi connettori sono disposti in modo chiaro: porta USB-C, ingresso CAN-IN, tre uscite CAN-OUT, punti di indicazione, morsetti di alimentazione e circuiti di protezione. L'adattatore può essere utilizzato anche per l'aggiornamento del firmware dei dispositivi e supporta la configurazione nel sistema Klipper. È ideale per collegare Raspberry Pi, schede di controllo Octopus PRO e moduli CAN per estrusori — il risultato è un cablaggio dell'intera stampante notevolmente più semplice e professionalmente gestito.
Installazione
1) Collegare l'adattatore a Raspberry Pi tramite USB-C.
2) Collegare l'alimentazione 12–24 V secondo la polarità indicata sui morsetti.
3) Collegare il ramo principale del bus CAN all'ingresso CAN-IN.
4) Collegare i moduli (ad esempio EBB36 o EBB42) alle tre uscite CAN-OUT.
5) Controllare il fissaggio dei fili e la corretta direzione dei cavi.
6) Impostare l'identificazione dei dispositivi CAN in Klipper e completare la configurazione.
Spiegazione delle sigle
CAN – bus di comunicazione dati ad alta resistenza e bassa latenza.
USB-C – porta universale per alimentazione e trasferimento dati.
ESD – protezione contro le scariche elettrostatiche.
ENIG – trattamento superficiale dorato dei circuiti stampati per maggiore precisione e durata.
Compatibilità
Compatibile con le schede EBB36 CAN, EBB42 CAN, Octopus PRO, schede madri con supporto per bus CAN, Raspberry Pi e altri moduli che utilizzano comunicazione CAN all'interno di Klipper. È possibile collegare più dispositivi contemporaneamente.
Contenuto della confezione
1× adattatore U2C V2.1 (3 uscite CAN)
U2C V2.1 è un elemento affidabile ed efficiente che migliora significativamente la stabilità e la semplicità del cablaggio delle moderne stampanti 3D.
