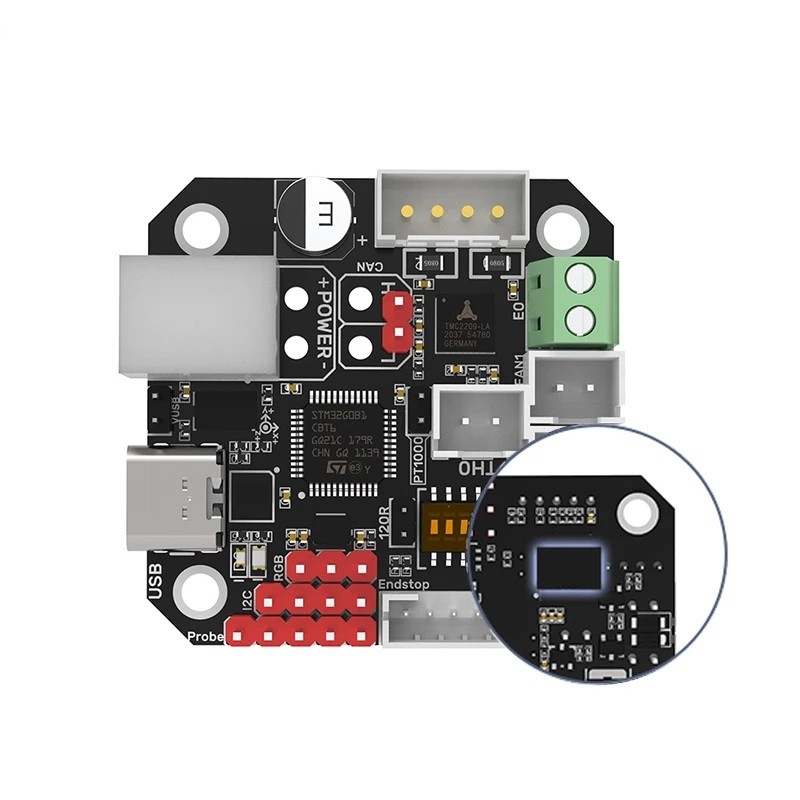

Scheda di controllo EBB 42 CAN con convertitore MAX31865 Supporto per bus CAN Controllo della testa di alimentazione Monitoraggio delle vibrazioni ADXL345 Sensori di temperatura
La scheda di controllo EBB 42 CAN con convertitore MAX31865 è progettata per utenti che necessitano di misurazioni di temperatura precise, comunicazione stabile e controllo affidabile della testa di alimentazione su una stampante 3D. Combina il supporto per bus CAN, il chip di misurazione ADXL345 e il convertitore MAX31865, che serve per la lettura molto precisa dei sensori PT100 e PT1000. Il bus CAN è un sistema di dati che consente un rapido e sicuro trasferimento di dati tra le schede, aumentando notevolmente la stabilità e l'affidabilità della stampa. Il chip ADXL345 registra le vibrazioni del movimento della stampante, consentendo la successiva compensazione delle vibrazioni e il miglioramento della qualità della superficie dei modelli. Il controllo del motore della testa di alimentazione è gestito dal modulo TMC2209, che garantisce un funzionamento silenzioso e preciso. La scheda include elementi di protezione contro le scariche elettrostatiche e le sovratensioni, aumentando la durata dell'intero sistema. I connettori chiaramente contrassegnati consentono un facile collegamento di motori, sensori, ventole, interruttori e linee dati.
Caratteristiche principali e vantaggi:
-
Bus CAN per un trasferimento di dati stabile e veloce con un minimo di cablaggio.
-
Convertitore MAX31865 per letture digitali molto precise dei sensori PT100 e PT1000.
-
Chip ADXL345 per il monitoraggio delle vibrazioni e la loro compensazione nel processo di stampa.
-
Modulo TMC2209 per un controllo fluido, silenzioso e preciso del motore della testa di alimentazione.
-
Elementi di protezione contro le scariche elettrostatiche e le sovratensioni per un funzionamento sicuro.
-
Possibilità di attivare la resistenza di terminazione 120R.
-
Alimentazione commutabile tramite USB.
-
Contenuto della confezione: 1x scheda di controllo EBB 42 CAN con MAX31865.
Istruzioni per l'installazione:
La scheda deve essere fissata al motore che aziona la testa di alimentazione utilizzando normali viti di montaggio. Successivamente, si collega il bus CAN, attivando la resistenza di terminazione 120R in base alla lunghezza del cablaggio tra le schede. Si collega quindi il cavo di alimentazione, il motore, le ventole, gli interruttori e i sensori di temperatura. Il convertitore MAX31865 garantisce letture precise dei sensori PT100 e PT1000, che si collegano in base al tipo del loro cablaggio resistivo. Se è necessaria l'alimentazione tramite USB, si imposta la posizione appropriata del jumper. Il chip di misurazione ADXL345 si collega alla scheda principale della stampante per la calibrazione delle vibrazioni. Nel sistema Klipper si imposta quindi la comunicazione CAN, si assegna l'identificazione del dispositivo e si regolano i parametri di controllo della testa di alimentazione.
Questa versione della scheda offre opzioni avanzate di controllo e misurazione, adatte per utenti esigenti e per costruzioni professionali di stampanti 3D. Il convertitore MAX31865 aumenta notevolmente la precisione delle misurazioni di temperatura, importante quando si lavora con materiali più sensibili. La riduzione del cablaggio grazie al bus CAN migliora la stabilità del sistema e facilita l'installazione. Grazie a un collegamento completo del controllo del motore, della misurazione delle vibrazioni e della rilevazione precisa della temperatura, questa scheda è una soluzione tecnica affidabile per una stampa di lunga durata e di alta qualità. L'utente apprezzerà la semplice installazione, l'ampia compatibilità e l'elevata stabilità operativa.
