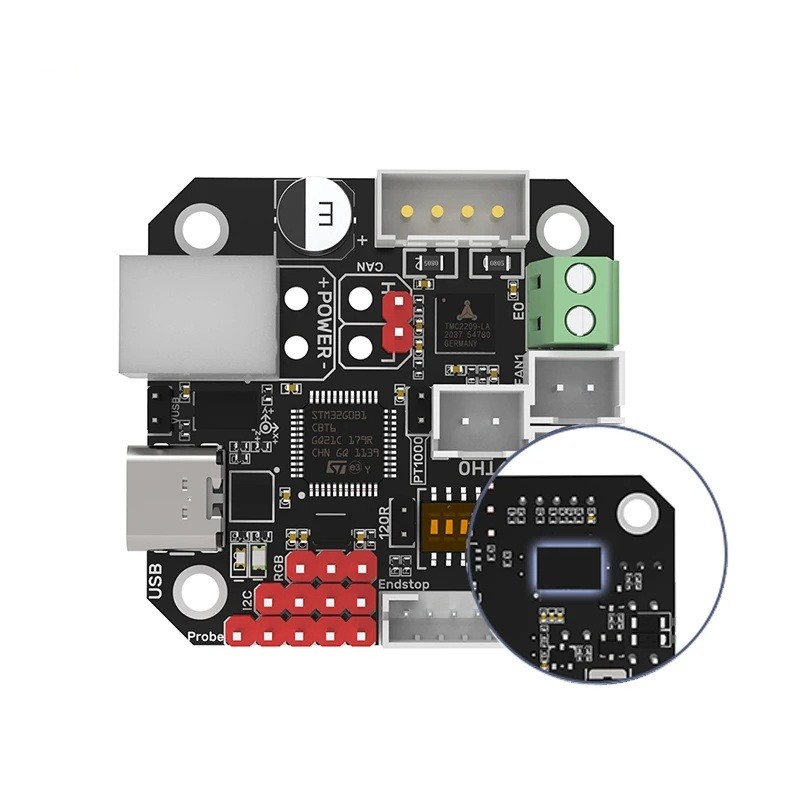

Scheda di controllo EBB 42 CAN per stampanti 3D Supporto della rete CAN Controllo preciso della testa di alimentazione Monitoraggio delle vibrazioni ADXL345 Sensori di temperatura
La scheda di controllo EBB 42 CAN è progettata per utenti che necessitano di un controllo stabile della testa di alimentazione, misurazioni precise della temperatura e un trasferimento dati affidabile nelle stampanti 3D. La scheda utilizza la rete CAN, un sistema di dati che garantisce comunicazione rapida, sicura e robusta tra le diverse parti del dispositivo. Grazie ad essa, è possibile ridurre notevolmente la quantità di cablaggio e ottenere maggiore affidabilità. Sulla scheda è presente un chip di misurazione ADXL345, che registra le vibrazioni durante i movimenti della stampante. Questi dati consentono di compensare le vibrazioni e migliorare la qualità della superficie dei modelli stampati. Il modulo di controllo TMC2209 è destinato al motore della testa di alimentazione e garantisce un funzionamento silenzioso, fluido e preciso. La scheda supporta sensori di temperatura molto precisi PT100 e PT1000, che possono essere collegati in configurazione a due o quattro fili, a seconda della selezione tramite un interruttore. Sono inoltre disponibili elementi protettivi contro le scariche elettrostatiche e le sovratensioni, garantendo un funzionamento sicuro e duraturo. I connettori sono chiaramente etichettati e consentono il collegamento di motori, ventole, interruttori, illuminazione e elementi dati. È possibile attivare anche la resistenza di terminazione 120R per il corretto funzionamento della rete CAN.
Caratteristiche principali e vantaggi:
-
Rete CAN per comunicazione stabile, rapida e sicura con un minimo di cablaggio.
-
Chip ADXL345 per il monitoraggio delle vibrazioni e la possibilità di compensarle.
-
Modulo TMC2209 per un controllo preciso del motore della testa di alimentazione.
-
Supporto per sensori PT100 e PT1000 con selezione del tipo di collegamento.
-
Elementi protettivi contro le scariche e le sovratensioni per un funzionamento sicuro e una lunga durata.
-
Resistenza di terminazione 120R controllata tramite jumper.
-
Alimentazione selezionabile tramite USB per impostazioni.
-
Contenuto della confezione: 1x scheda di controllo EBB 42 CAN.
Istruzioni per l'installazione:
La scheda deve essere fissata al motore della testa di alimentazione utilizzando viti standard. Dopo il fissaggio meccanico, si collega la rete CAN e si decide se attivare la resistenza di terminazione 120R in base alla lunghezza del cavo. Successivamente, si collegano l'alimentazione, il motore, le ventole, i sensori di temperatura e gli interruttori. Se è necessaria un'alimentazione indipendente tramite USB, si imposta la posizione appropriata del jumper. Il chip di misurazione ADXL345 deve essere collegato alla scheda principale della stampante per la calibrazione delle vibrazioni. Nel sistema Klipper, si configura successivamente la comunicazione CAN e si impostano i parametri in base al motore e alla stampante utilizzati.
Questa versione della scheda offre agli utenti una soluzione stabile, precisa e moderna per il controllo della testa di alimentazione e delle funzioni correlate. Permette di ridurre la quantità di cablaggio, aumentare la stabilità del trasferimento dati e ottenere un controllo più preciso sull'intero processo di stampa. Grazie alla misurazione delle vibrazioni, è possibile ottenere superfici di qualità superiore e maggiore precisione. Si tratta di una soluzione tecnica affidabile, adatta sia per la modernizzazione che per nuove costruzioni di stampanti 3D. L'utente apprezzerà i connettori chiari, la facile installazione e la vasta compatibilità con i moderni sistemi basati sulla rete CAN.
