Misurazione di SWR, impedenza, S11/S21 e diagramma di Smith per antenne e cavi. Dispositivo portatile con funzione TDR, USB-C, slot per microSD e kit di calibrazione SMA. Descrizione completa
In magazzino
Spedizione 1,59 €
Reso entro 30 giorni
125,72 €
Acquisto sicuro Acquisto sicuro
Panoramica
Analizzatore di antenne a rete vettoriale VNA 10 kHz–1,5 GHz, display touch da 2,8", batteria da 650 mAh, custodia in ABS, nero, sintonizzatore di antenne

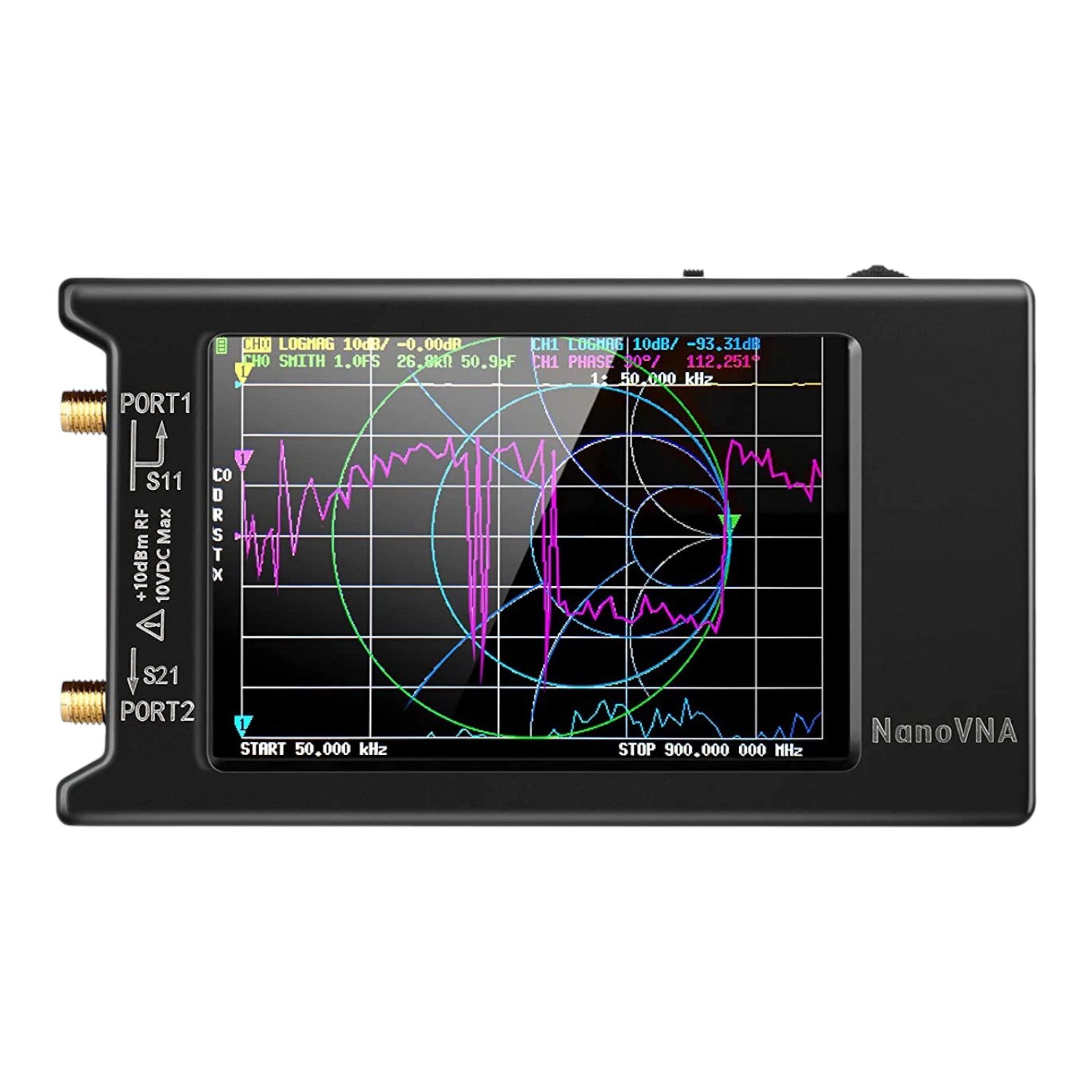

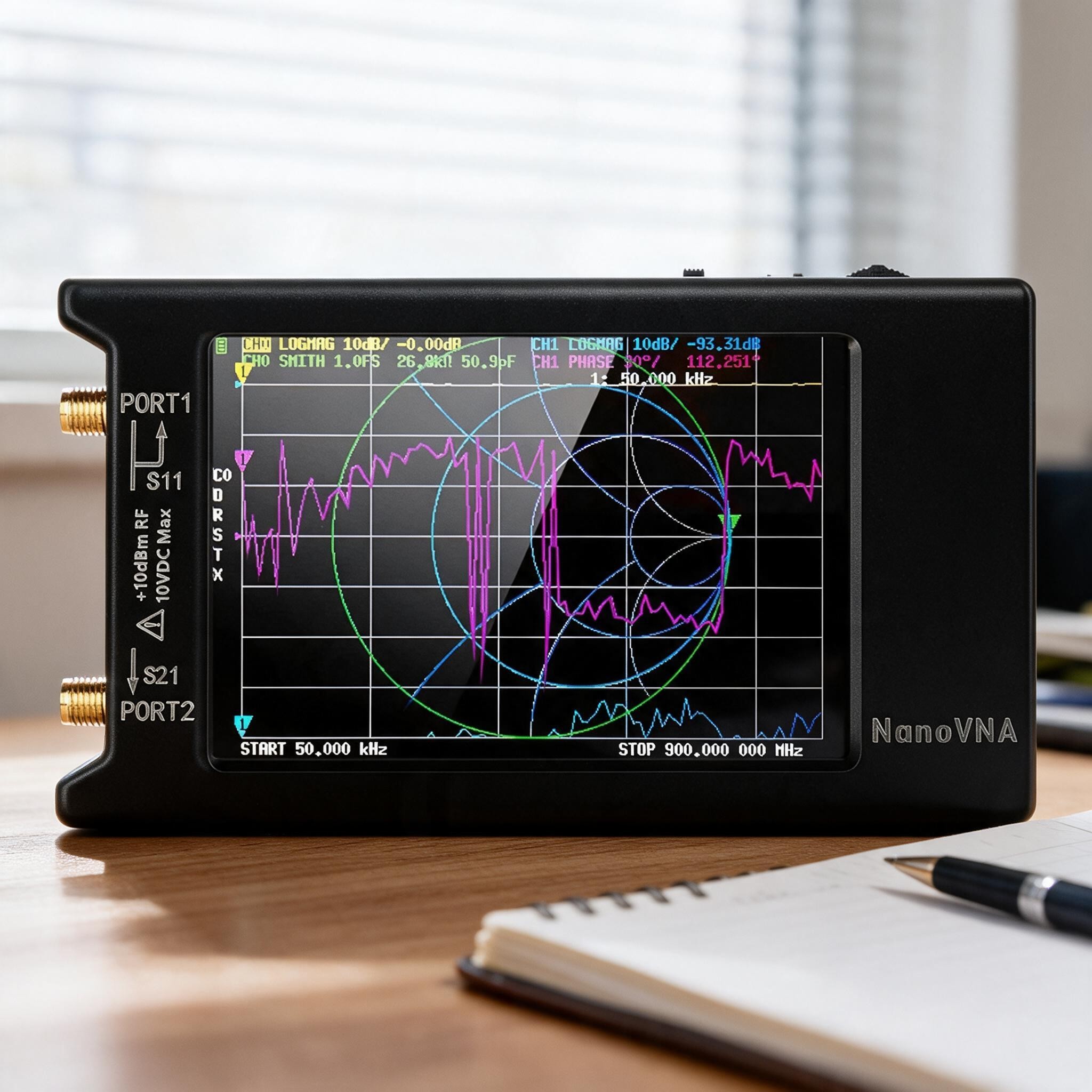

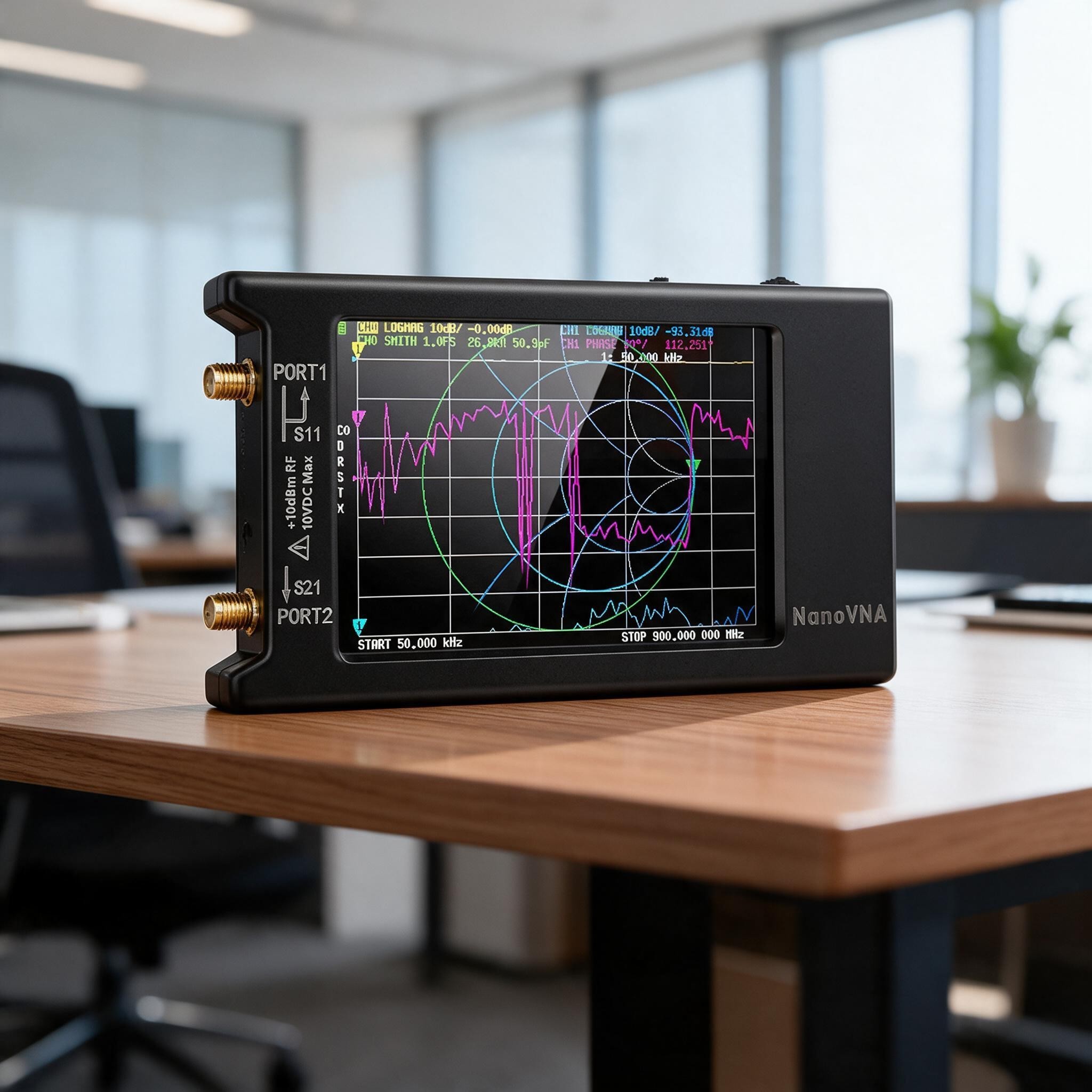

L'analizzatore di antenne a rete vettoriale VNA copre un intervallo di frequenze 10 kHz–1,5 GHz. È utilizzato per misurare antenne, cavi coassiali, filtri e altri circuiti ad alta frequenza. Il dispositivo misura i parametri S, il rapporto di onde stazionarie (PSV/SWR), l'impedenza, la fase e il ritardo, e visualizza i risultati anche nel diagramma di Smith. L'analisi nel dominio temporale (TDR) consente di monitorare le caratteristiche della linea e individuare punti di disadattamento o guasti nel cavo. L'analizzatore è controllato tramite un display touch o un interruttore multifunzionale e si connette a un computer o a un telefono tramite USB-C. Grazie alla batteria integrata, è possibile misurare anche sul campo, ad esempio durante la sintonizzazione delle antenne e la regolazione del sintonizzatore di antenne direttamente sul luogo di installazione.

  • Intervallo di frequenze: 10 kHz – 1,5 GHz
  • Intervallo dinamico di misurazione: 70 dB nella banda 50 kHz – 300 MHz, nelle bande superiori inferiore
  • Uscita RF: -13 dBm (massimo -9 dBm)
  • Precisione di frequenza: < 0,5 ppm
  • PSV del porto: < 1,1
  • Grandezze misurate: parametri S (S11, S21), PSV, impedenza, fase, ritardo, diagramma di Smith e analisi nel dominio temporale TDR
  • Display: display TFT touch da 2,8" con risoluzione 320 × 240 px
  • Controllo: tramite touch o interruttore multifunzionale (sinistra / OK / destra)
  • Punti di calibrazione: 101, punti di scansione: 101
  • Visualizzazione: 4 tracce, 4 marcatori, 5 posizioni di memoria per salvare le impostazioni
  • Interfaccia: USB tipo C, modalità di comunicazione CDC (seriale), connessione a PC e alla maggior parte dei telefoni Android (non supporta iPhone)
  • Memoria: slot per scheda microSD fino a 32 GB per salvare i dati misurati
  • Alimentazione: USB 5 V / 120 mA, batteria integrata da 650 mAh, corrente massima di carica 0,8 A
  • Visualizzazione dello stato della batteria sul display
  • Connettori: 2× SMA (PORT1 – S11, PORT2 – S21), ingresso massimo +10 dBm RF / 10 V DC
  • Custodia: nera, in plastica ABS
  • Dimensioni della scheda a circuito stampato: 54 × 85,5 × 11 mm (senza connettori e interruttori)
  • Utilizzo: antenne MF, KV (onde corte), VKV e UKV, balun, cavi, duplexer e filtri, misurazione dell'attenuazione inserita e isolamento dei porti

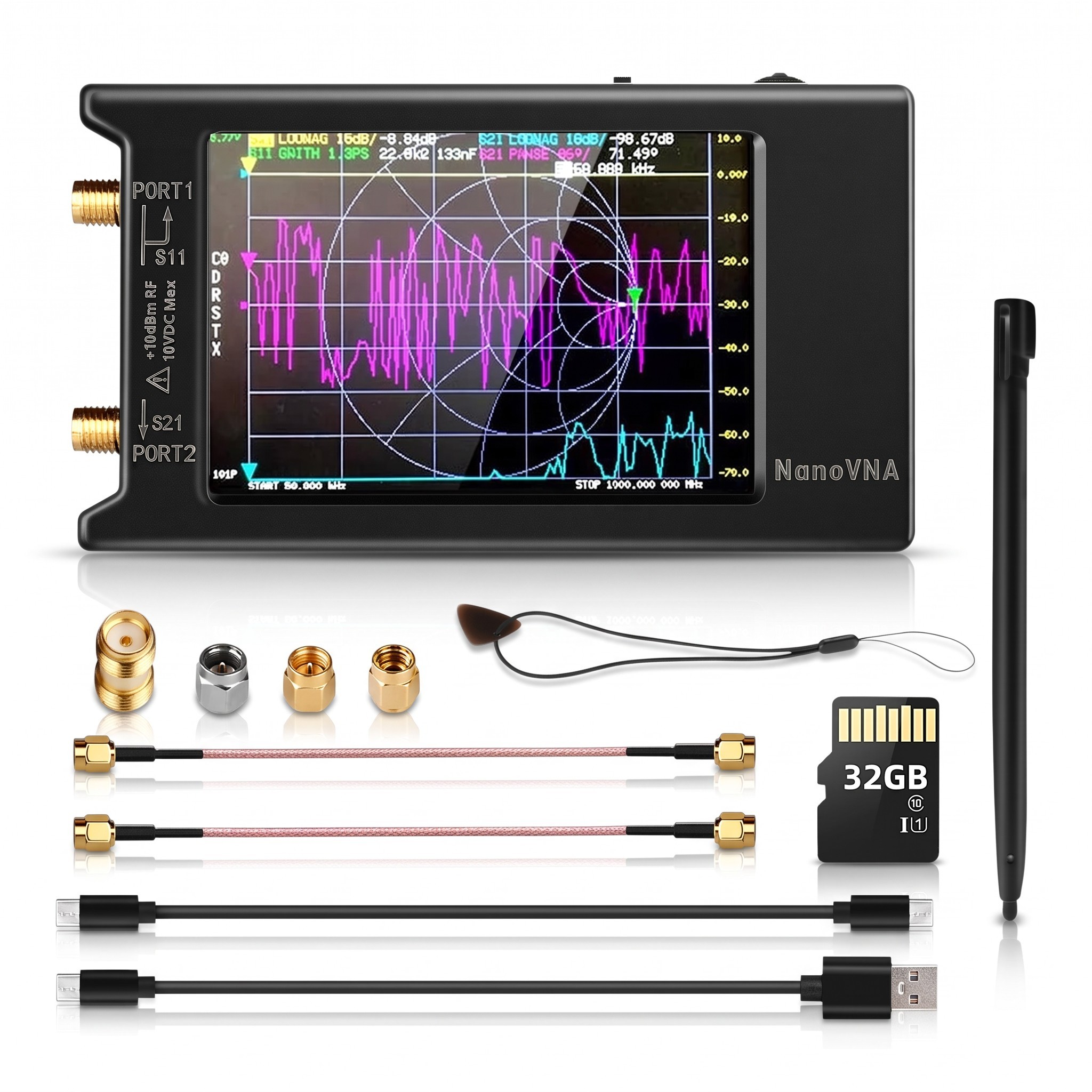

  • Contenuto della confezione: 1× analizzatore con display touch da 2,8" e batteria da 650 mAh, 2× cavo SMA RG174 20 cm (maschio–maschio), 2× connettore SMA (femmina–femmina), 1× kit di calibrazione SMA SHORT, 1× kit di calibrazione SMA OPEN, 1× kit di calibrazione SMA LOAD, 1× cavo dati USB Type-C, 1× cavo USB-C – USB-C, 1× pennino touch

L'analizzatore è destinato a radioamatori, tecnici di servizio e appassionati di elettronica ad alta frequenza che necessitano di misurare antenne nelle bande MF, KV, VKV e UKV. Consente il controllo di PSV e adattamento di impedenza. Misura anche l'attenuazione inserita dei filtri e l'isolamento dei porti nei duplexer a due e tre bande. Le dimensioni compatte e la batteria integrata facilitano le misurazioni direttamente presso l'antenna senza alimentazione esterna. I dati misurati possono essere salvati su scheda microSD o trasferiti a un computer tramite interfaccia USB-C. Il kit di calibrazione SHORT, OPEN e LOAD è incluso nella confezione, quindi la calibrazione può essere effettuata senza accessori aggiuntivi.
