Analizzatore di rete vettoriale Nano VNA-H4 V4.3 10 kHz–1,5 GHz, display touch da 4", batteria da 1950 mAh, nero, analizzatore e sintonizzatore per antenne

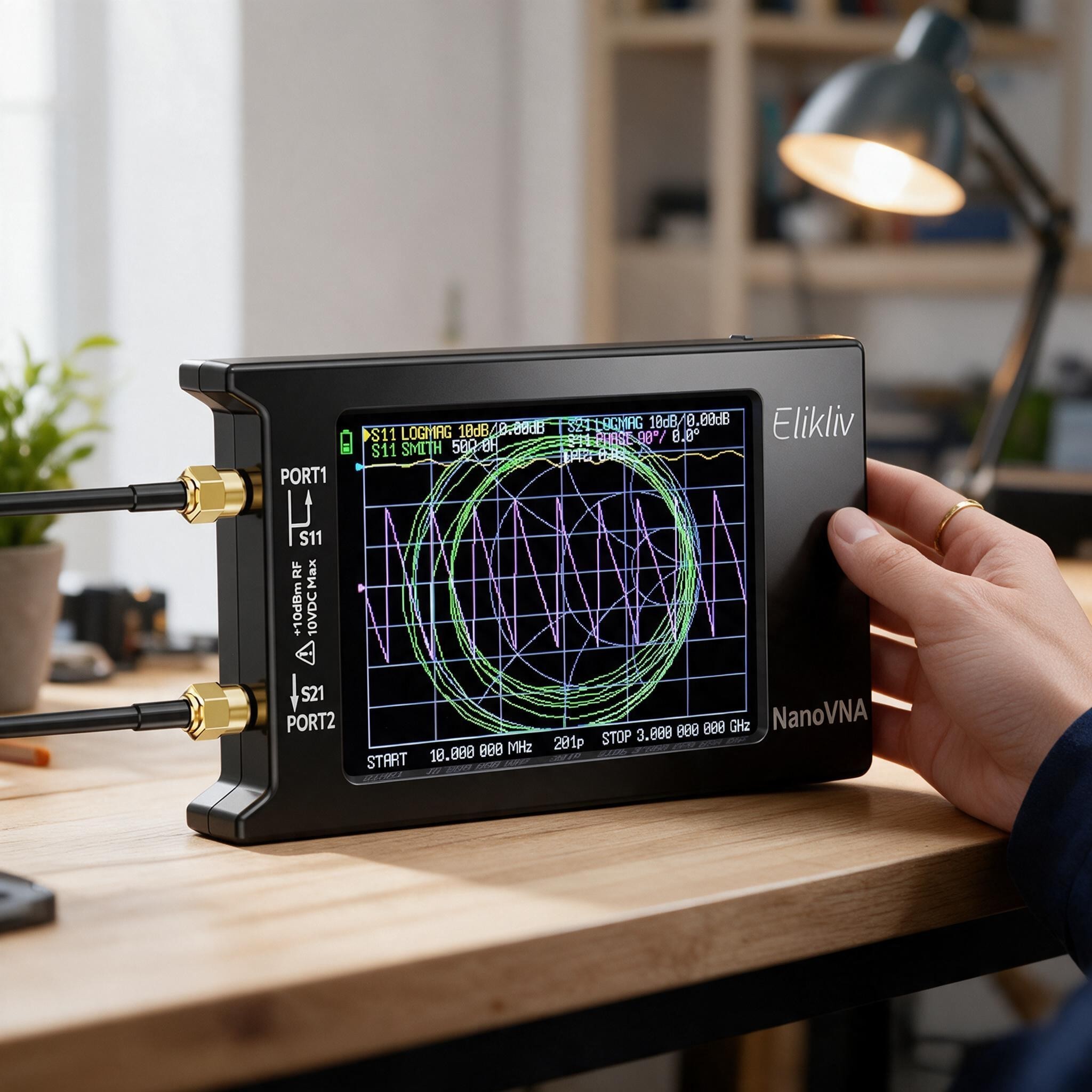

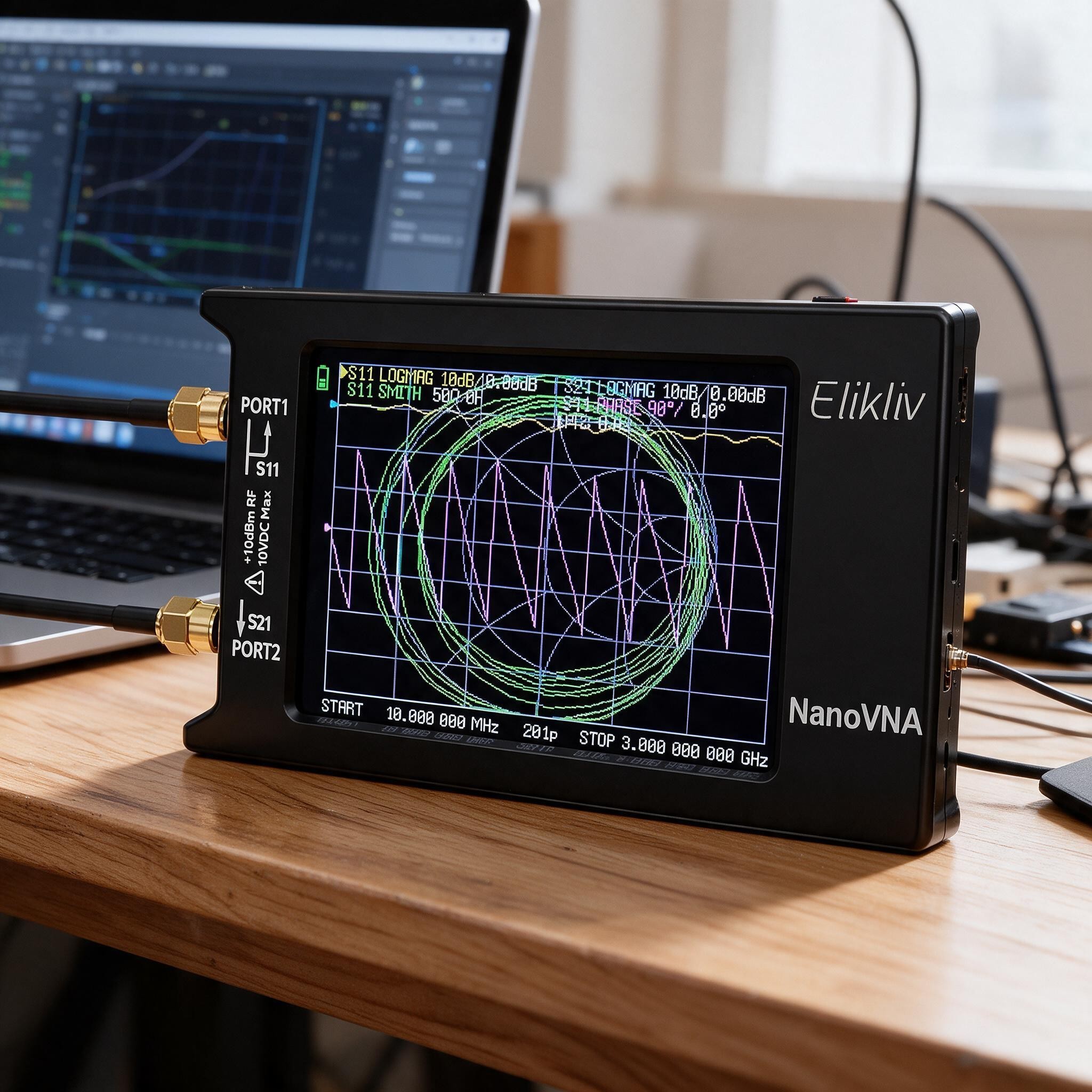

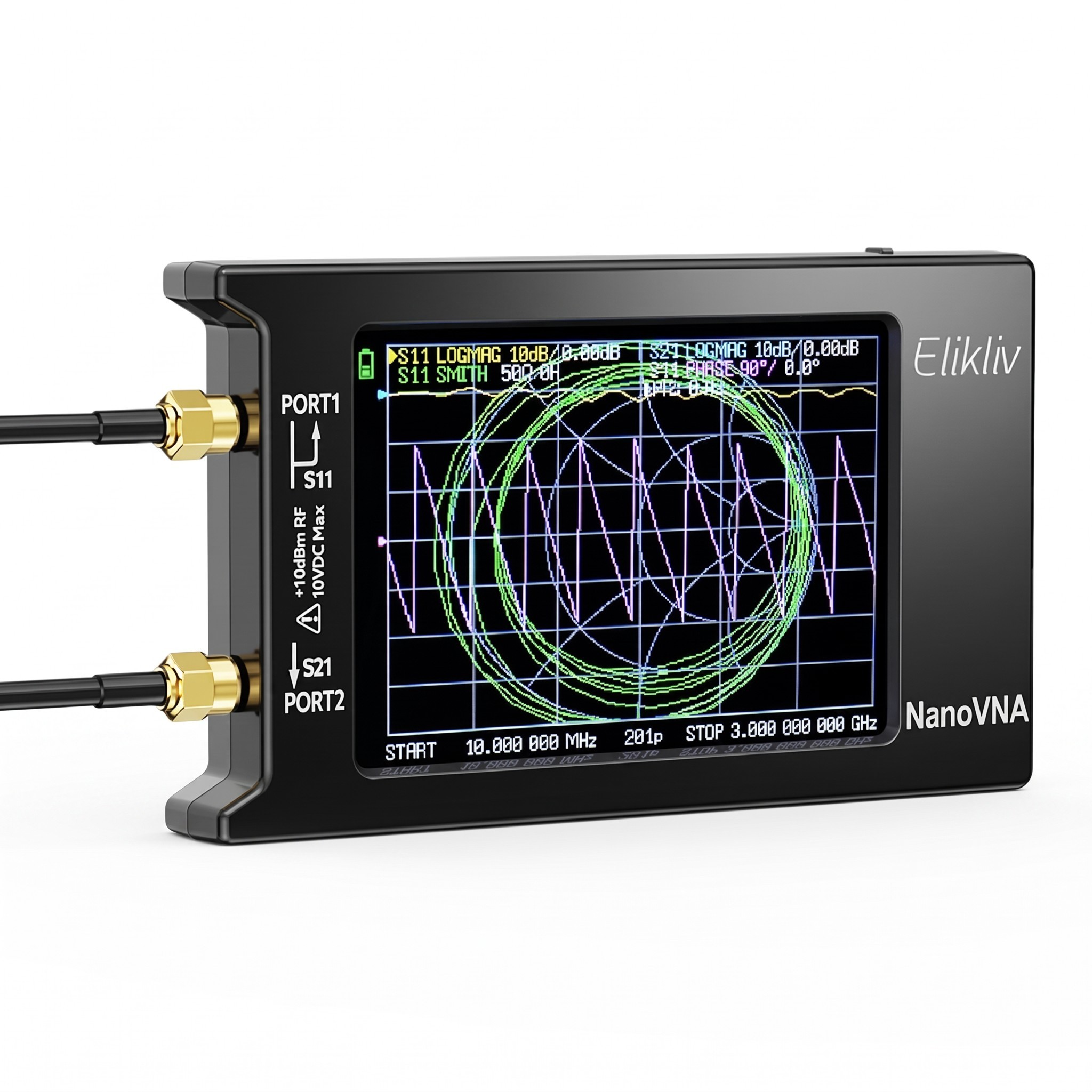

L'analizzatore di rete vettoriale Nano VNA-H4 V4.3 è un dispositivo compatto per la misurazione di antenne, cavi, filtri e altri circuiti ad alta frequenza. Funziona in un intervallo di frequenza da 10 kHz a 1,5 GHz e serve sia come analizzatore di antenne che come strumento per la sintonizzazione di sintonizzatori per antenne. Su due porte SMA misura i parametri S11 e S21, permettendo di valutare sia il riflesso che la trasmissione del segnale. I risultati vengono visualizzati su un display touch da 4 pollici sotto forma di grafici, diagramma di Smith o valori SWR. Grazie alla batteria integrata e al compatto involucro nero, può essere utilizzato sia in laboratorio che direttamente vicino all'antenna.

  • Intervallo di frequenza: 10 kHz – 1,5 GHz
  • Grandezze misurate: parametri S11 e S21, rapporto onde stazionarie (SWR), impedenza, fase, ritardo, diagramma di Smith
  • Display: touch da 4", controllo touch, stilo o manopola rotativa sul lato del dispositivo
  • Porte: PORT1 (S11) e PORT2 (S21) con connettori SMA, ingresso massimo +10 dBm RF e 10 V DC
  • Intervallo di misurazione: 70 dB (50 kHz – 300 MHz), 50 dB (300 – 600 MHz), 40 dB (600 – 900 MHz)
  • Precisione di frequenza: < 0,5 ppm
  • Uscita RF: -13 dBm (massimo -9 dBm)
  • PSV della porta: < 1,1
  • Alimentazione: batteria ricaricabile integrata da 1950 mAh, ricarica tramite USB-C
  • Interfaccia: USB di tipo C, modalità di comunicazione CDC (seriale)
  • Colore: nero
  • Utilizzo: misurazione di antenne e cavi, SWR e adattamento dell'impedenza, misurazione di duplexer a due e tre bande, isolamento delle porte, attenuazione inserita dei filtri
  • Contenuto della confezione:
    • 1× analizzatore di rete vettoriale con batteria integrata da 1950 mAh
    • 2× cavo SMA maschio-maschio RG316, 15 cm
    • 1× cavo dati USB di tipo C
    • 1× cavo USB-C – USB-C
    • 1× set di calibrazione SMA OPEN, SHORT e LOAD
    • 1× adattatore SMA femmina-femmina
    • 1× stilo touch
    • 1× pad touch con laccio
    • 1× panoramica della struttura del menu

Il Nano VNA-H4 V4.3 è adatto per radioamatori, tecnici e appassionati di elettronica ad alta frequenza che necessitano di verificare le caratteristiche delle antenne e dei cavi. Il dispositivo consente di determinare la frequenza di risonanza dell'antenna, il valore di SWR e l'impedenza su tutto l'intervallo fino a 1,5 GHz. I membri di calibrazione e i cavi di collegamento inclusi consentono di effettuare la calibrazione e iniziare a misurare immediatamente dopo lo scarto. La batteria integrata e la ricarica tramite USB-C facilitano il lavoro al di fuori del laboratorio. Grazie alle dimensioni compatte, l'analizzatore è facilmente trasportabile insieme ad altre attrezzature di misurazione.
