Display LCD a colori impermeabile con connettore SM 5pin cavo 1800 mm comunicazione UART e USB nero per bicicletta elettrica e scooter elettrico
Hai già la quantità massima disponibile nel carrello.

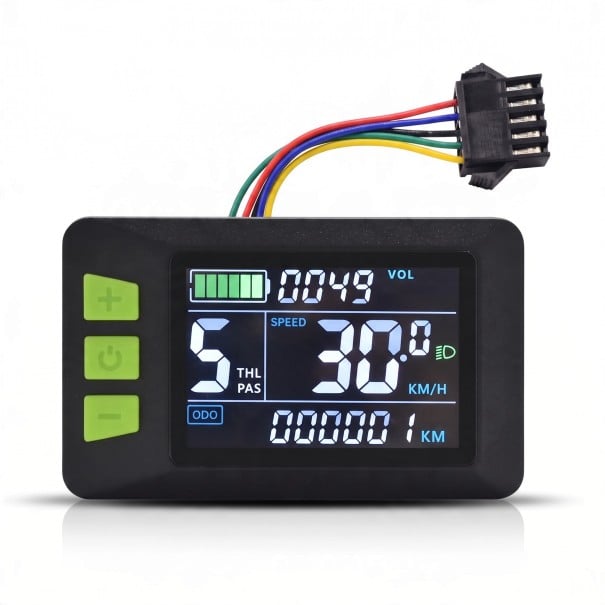

Questo display LCD a colori impermeabile è progettato per biciclette elettriche, scooter elettrici e conversioni di biciclette tradizionali in motore elettrico. Comunica con l'unità di controllo tramite interfaccia UART e offre anche una connessione USB. Si collega all'impianto elettrico tramite un connettore SM 5pin, il cui cablaggio è descritto di seguito. Sullo schermo chiaro visualizza la velocità attuale in km/h, lo stato di carica della batteria, la tensione, il grado di assistenza e il numero totale di chilometri percorsi. Il display è fornito con un cavo, così può essere posizionato sul manubrio e i fili possono essere guidati verso l'unità di controllo.
- Display LCD a colori – lo schermo mostra la velocità attuale in km/h con decimali, un indicatore grafico di carica della batteria, tensione (VOL), distanza totale percorsa (ODO) e simbolo della luce accesa. I dati sono suddivisi in sezioni chiare, così è facile orientarsi anche con uno sguardo veloce mentre si guida.
- Grado di assistenza – nella parte sinistra dello schermo è visualizzato in grandi numeri il grado di assistenza attuale contrassegnato come PAS e THL, così hai sempre sotto controllo le impostazioni della trazione.
- Tre pulsanti di controllo – i pulsanti più, meno e il pulsante di accensione sono posizionati a sinistra accanto allo schermo. Sono coloratamente distinti dal corpo del display e ognuno ha un simbolo della propria funzione.
- Comunicazione UART – lo scambio di dati con l'unità di controllo avviene su linee separate TX e RX. Il display può così ricevere dati dall'unità di controllo e allo stesso tempo inviare impostazioni selezionate tramite i pulsanti.
- Connettore SM 5pin – connettore di tipo SM con il cablaggio dei pin: 1 rosso (D+), 2 blu (K), 3 nero (GND), 4 verde (RX) e 5 giallo (TX). Prima di collegare, controlla la compatibilità con il cablaggio della tua bicicletta o scooter secondo questa descrizione.
- Lunghezza del cavo – il cavo dal display misura 1800 mm e alla sua estremità i singoli fili di 30 mm sono portati al connettore. Questa lunghezza facilita il passaggio del cavo dal manubrio all'unità di controllo.
- Cavo con fili – i singoli fili sono coloratamente distinti secondo la loro funzione, il che facilita il controllo del cablaggio durante l'installazione e eventuali riparazioni del cablaggio.
- Design colorato – il corpo nero del display è completato da pulsanti di controllo verdi, che sono facilmente distinti dallo schermo a colpo d'occhio.
Contenuto della confezione:
- 1x display LCD impermeabile con cavo e connettore SM 5pin
Il display è adatto per i proprietari di biciclette elettriche e scooter elettrici che necessitano di un nuovo o di un sostituto indicatore di dati di viaggio con connettore di tipo SM. Trova applicazione anche nella conversione di una bicicletta in bicicletta elettrica, dove funge da principale elemento informativo e di controllo dell'intero sistema. Prima dell'installazione, verifica che la tua unità di controllo supporti la comunicazione UART e che il cablaggio del suo connettore corrisponda alla descrizione dei pin fornita. Il display viene posizionato sul manubrio e il cavo di 1800 mm viene guidato verso l'unità di controllo, dove si collega con il connettore SM 5pin. Grazie al design impermeabile del display può essere utilizzato anche in condizioni meteorologiche variabili.
