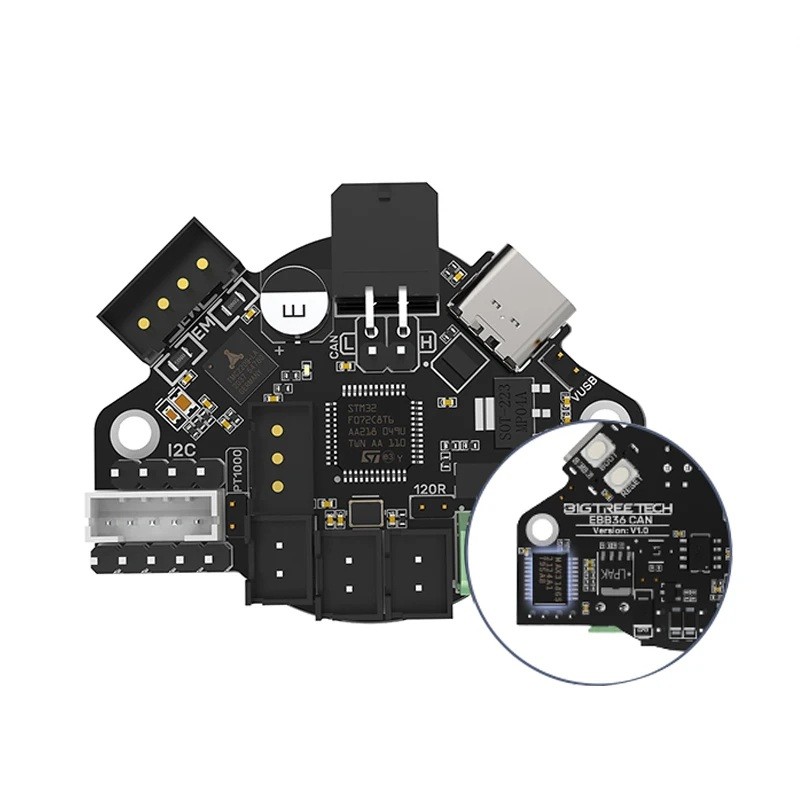

Scheda di controllo EBB 36 CAN con convertitore MAX31865 Supporto per bus CAN Controllo preciso della testa di alimentazione Sensori di temperatura PT100 PT1000

Questa versione della scheda EBB 36 CAN è ampliata con il convertitore MAX31865, che consente misurazioni di temperatura molto precise con i sensori di tipo PT100 e PT1000. Il convertitore MAX31865 converte il segnale di resistenza di questi sensori in un valore digitale, fornendo così dati di temperatura affidabili per il controllo della testa di alimentazione e di altre parti della stampante. Alla base della scheda c'è il bus CAN, un sistema di comunicazione che consente uno scambio di dati rapido, stabile e sicuro anche su lunghe distanze. Il chip di misurazione integrato ADXL345 serve a monitorare le vibrazioni durante il movimento e aiuta a limitare le risonanze indesiderate. Per il controllo del motore della testa di alimentazione viene utilizzato il modulo TMC2209, che garantisce un funzionamento silenzioso, preciso e fluido. La scheda include elementi di protezione contro le scariche elettrostatiche e le sovratensioni, per garantire una lunga durata e un funzionamento sicuro. I connettori sono etichettati per un facile collegamento di motori, ventole, sensori, interruttori e elementi luminosi. È anche possibile attivare la resistenza di terminazione 120R, che potrebbe essere richiesta in base alla lunghezza del cavo del bus CAN. L'alimentazione può essere scelta tramite USB utilizzando un jumper, il che è utile durante la configurazione o la messa a punto dei parametri.

Caratteristiche principali e vantaggi:

  • Bus CAN per un trasporto dati stabile e sicuro con cablaggio semplice.

  • Convertitore MAX31865 per misurazioni molto precise dei sensori PT100 e PT1000.

  • Chip ADXL345 per il monitoraggio delle vibrazioni e la loro compensazione nel processo di stampa.

  • Modulo TMC2209 per un controllo silenzioso e preciso del motore della testa di alimentazione.

  • Elementi di protezione contro le scariche e le sovratensioni per un funzionamento sicuro.

  • Alimentazione selezionabile tramite USB e possibilità di attivare la resistenza di terminazione 120R.

  • Connettori chiaramente etichettati e collegamento semplice.

  • Contenuto della confezione: 1x scheda di controllo EBB 36 CAN con MAX31865.

Istruzioni per l'installazione:
La scheda può essere montata sul motore che controlla la testa di alimentazione utilizzando viti standard. Innanzitutto, collegare il bus CAN e scegliere se è necessario attivare la resistenza di terminazione 120R. Successivamente, collegare l'alimentazione, il motore, le ventole, gli interruttori e i sensori di temperatura. Il convertitore MAX31865 garantisce una lettura precisa dei sensori PT100 e PT1000, che si collegano in base al tipo di cablaggio resistivo. Se è necessaria l'alimentazione tramite USB, impostare il jumper nella posizione corretta. Per misurare le vibrazioni, il chip ADXL345 deve essere collegato tramite cavo dati alla scheda principale della stampante. Nel sistema Klipper, successivamente configurare la comunicazione CAN e impostare i parametri appropriati.

Questa variante della scheda è destinata a utenti più esigenti, che necessitano di misurazioni di temperatura precise e di un controllo stabile della testa di alimentazione. Il convertitore MAX31865 migliora notevolmente la qualità del controllo della temperatura, il che è importante durante la stampa di materiali che richiedono una stabilità termica precisa. La scheda semplifica il cablaggio, aumenta l'affidabilità del sistema e fornisce funzionalità che le schede madri comuni non offrono. È adatta sia per l'aggiornamento di modelli più vecchi che per nuove costruzioni, dove è richiesta un'alta precisione e risultati professionali. Offre un'installazione facile, alta compatibilità e soluzione tecnica affidabile per un utilizzo a lungo termine.
